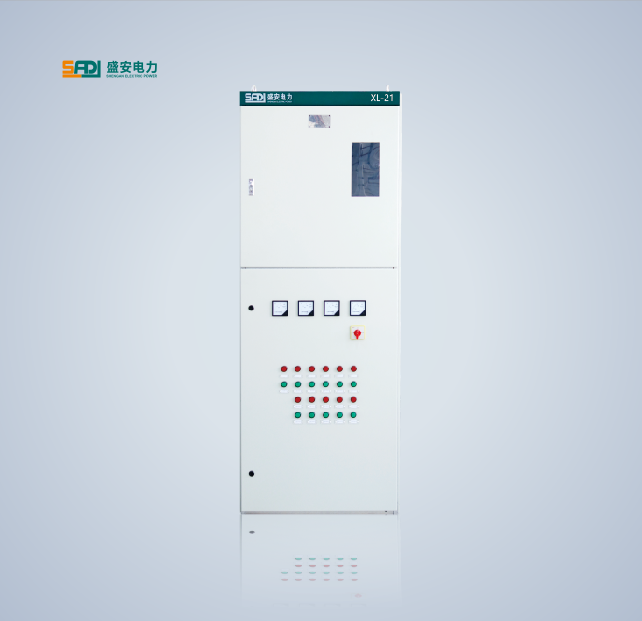

XL-21型動力柜

產品概述

XL-21型低壓封閉式動力柜，適用于發電及工礦企業交流電壓500V及以下的三相三線、三相四線、三相五線低壓配電系統，作為動力照明配電之用。本產品具有配電方案靈活、組合方便、實用性強、結構新穎等特點。符合GB/T7251.12-2013、IEC6049等規定。

型號及其含義

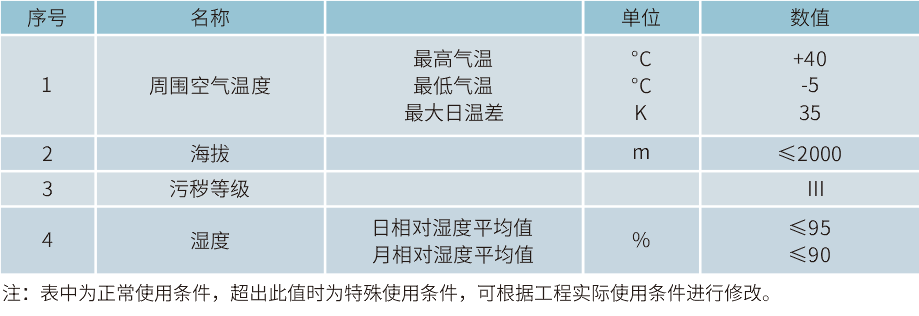

使用條件

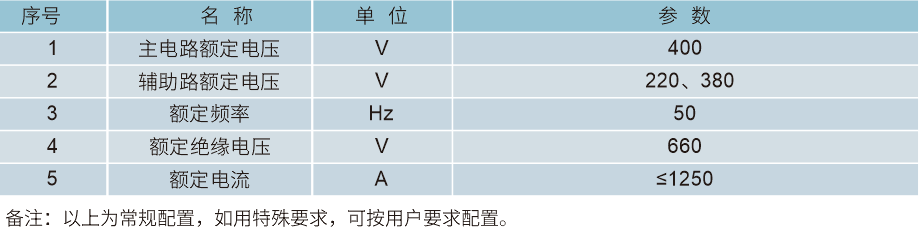

技術參數和性能要求

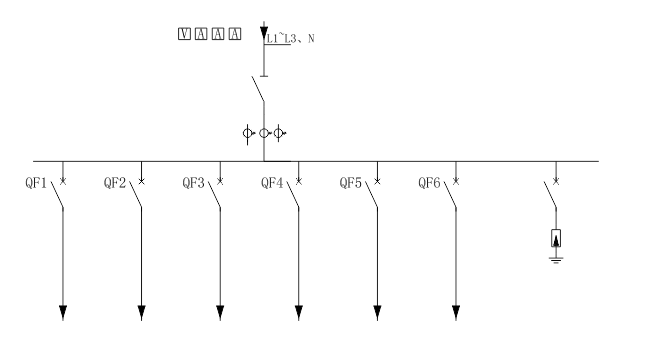

主電路方案圖

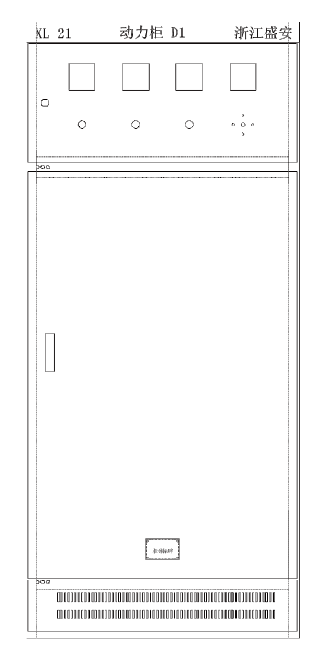

XL-21型低壓動力配電柜是戶內封閉式配電柜，用型鋼做框架、門板及側后封板活裝而成，柜體結構輕巧緊湊，刀熔開關操作把手在正面右側，可在柜外操作。單扇左開門，門上裝有測量?jī)x表（電流表、電壓表），指示電器（指示燈）、操作元器件（按鈕、萬能轉換開關）。柜門打開后，配電柜全部器件敞露，便于檢修和維護。柜內元器件安裝使用條架、條板。安裝方式可靈活組合，安裝方便、緊湊、通用性大，易于實現安裝構件的標準化。

XL-21型柜采用電纜進出方式，用戶有特殊需要時，可有柜頂蓋板上開進線敲落孔方式。
